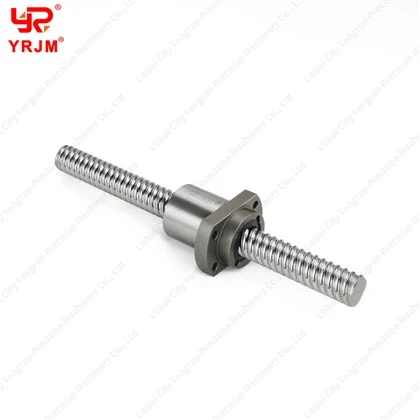

الخطوة 1: التحقق من المعالجة النهائية
مهاوي الكرة اللولبية غير متناظرة حسب التصميم. قبل التجميع، تحقق مما يلي:
نهاية المحرك (الجانب الثابت BK):يجب أن يشتمل على قسم ملولب لصامولة القفل وكتف مطحون بدقة-.
النهاية الخلفية (الجانب المدعوم من BF):يجب أن تحتوي على مجلة أسطوانية ناعمة وأخدود آلي لحلقة التثبيت.
التحقق المسبق-:تأكد من أن جميع المجلات المجهزة آليًا نظيفة وخالية من الشحوم وخالية من نتوءات أو شقوق سطحية.
الخطوة 2: تثبيت كتلة دعم BK (الثابتة).
تعمل كتلة BK كمرساة للنظام. مطلوب التثبيت الدقيق للقضاء على اللعب المحوري.
1. جلوس العمود:قم بتحريك كتلة BK على طرف المحرك للبرغي الكروي حتى تستقر محامل التلامس الزاوي الداخلية بقوة على الكتف المُشكَّل.
2. التباعد الداخلي:قم بتحريك طوق المباعد المعدني المرفق على العمود ليجلس في مواجهة سباق المحمل الداخلي.
3.تطبيق التحميل المسبق:قم بربط صامولة القفل الدقيقة على العمود. أحكم ربطه بإحكام باستخدام مفتاح ربط الخطاف. يؤدي هذا الضغط إلى التخلص من الخلوص الداخلي بين المحامل المزدوجة، مما يؤدي إلى إنشاء "التحميل المسبق" الضروري لعملية رد الفعل العكسي الصفرية-.
4. القفل النهائي:قم بربط براغي التثبيت الموجودة على محيط صامولة القفل. سوف تعض الوسادات النحاسية المدمجة في الخيوط، مما يثبت الصمولة دون إتلاف العمود.
الخطوة 3: تثبيت كتلة الدعم BF (العائمة).
تدعم كتلة BF الوزن الشعاعي مع استيعاب التمدد الحراري.
1. تحمل الجمعية:قم بتحريك وحدة محمل BF على الطرف الخلفي من المسمار الكروي.
2. حلقة الاحتفاظ:باستخدام الكماشة الحلقية-، قم بتثبيت المشبك C-المتضمن في أخدود العمود.
3. المبدأ العائم:تأكد من عدم تثبيت المحمل بشكل محوري داخل الهيكل؛ لقد تم تصميمه بحيث "يطفو" بشكل جانبي داخل الكتلة الفولاذية لمنع التواء العمود أثناء التشغيل.
الخطوة 4: المحاذاة المنهجية والتثبيت النهائي
لمنع الارتباط، يجب أن تكون وحدات الدعم متوافقة تمامًا مع قضبان التوجيه الخطية.
1. مرفق الإطار:قم بتركيب كتل BK وBF على قاعدة الماكينة. أحكم ربط مسامير التثبيت فقط حتى تكون "محكمة الإصبع-" مشدودة.
2. تكامل النقل:قم بتثبيت مبيت صامولة اللولب الكروي (دعامة DSG) بالعربة المتحركة للماكينة.
3. المحاذاة الديناميكية:قم بتدوير المسمار الكروي يدويًا لتحريك الحامل بالقرب من كتلة BK قدر الإمكان. ستجبر صلابة الحامل كتلة BK على المحاذاة متحدة المركز. عزم الدوران الكامل على مسامير قاعدة BK.
4. المزامنة النهائية:انقل العربة إلى الطرف المقابل (بالقرب من كتلة BF). وهذا يفرض كتلة BF على المحاذاة. قم بتدوير مسامير قاعدة BF بالكامل.
